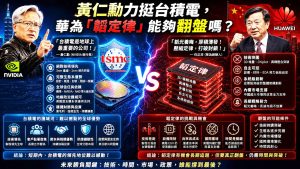

華為「韜定律」能否改寫半導體遊戲規則？挑戰台積電？半導體遊戲規則被中國改寫？

報新聞/中部特派員鄒志中報導台積電的技術護城河究竟有多深？華為3D邏輯摺疊「韜定律」背後的真實勝算？「2026國際電路與系統研討會」日前在上海舉行，華為公司董事、半導體業務部總裁何庭波發表題為《半導體新路徑探索與實踐》的主題演講，對外宣布華為憑藉「韜（τ）定律」，將在2031年打造出電晶體密度達到1.4奈米製程同等水準的高階晶片。在全球半導體產業劇烈重塑的當下，「韜定律」不是單純的技術宣言，而是華為在美國出口管制重壓下，試圖為中國半導體產業開闢一條「非EUV依賴路線」的戰略回應。它所挑戰的，不僅是摩爾定律長期主導的製程微縮路徑，更是未來AI時代產業霸權的定義權：究竟是由「製程領先」繼續執牛耳，還是由「系統架構整合」重新洗牌半導體產業鏈？

這場競逐，已超越單一企業的技術競賽，成為中美科技脫鉤背景下，兩種發展模式與產業文明的對峙。華為確實提出了一條值得全球關注的新方向，但距離真正撼動台灣積體電路製造股份有限公司（TSMC，台積電）的全球地位，仍存在結構性巨大差距。本文將深入剖析「韜（τ）定律」的本質、技術可行性、潛在影響，以及台積電護城河的堅固程度。

「被卡脖子」的現實：華為為何需要「韜定律」？
華為作為全球頂尖的通訊與AI晶片設計公司，其最大困境從來不是缺乏創新能力，而是先進製程被美國強行鎖死。自2019年美國商務部將華為列入實體清單以來，中國企業面臨的限制包括：

ASML極紫外光（EUV）光刻設備的出口禁令；
最先進電子設計自動化（EDA）軟體的授權受限；
高階光阻材料、化學機械研磨（CMP）漿料等關鍵材料供應鏈斷鏈；
部分高端IP核的授權中斷。

這些限制，使得華為即使擁有世界級的麒麟晶片設計團隊，也難以直接複製台積電過去十餘年透過摩爾定律（Moore’s Law）「幾何縮微」實現的性能躍進。2023年至2025年間，華為Mate系列手機與Ascend AI加速器雖然展現出強韌的韌性，但製程多停留在7nm至5nm等級，與台積電已量產的2nm及即將推進的1.4nm/1nm仍有明顯的落差。

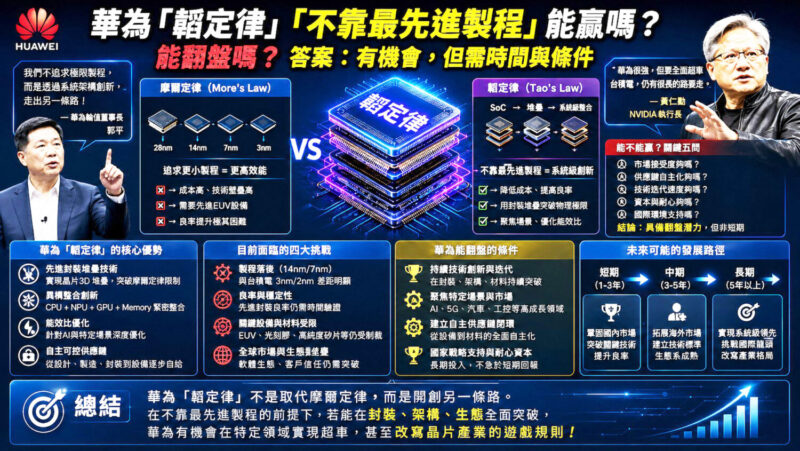

在這樣的背景下，「韜（τ）定律」應運而生。它本質上是「用系統架構、3D堆疊、先進封裝與時間域優化，去彌補電晶體尺寸落後」的綜合方法論。華為並非否定摩爾定律——畢竟物理極限下，電晶體微縮仍帶來密度與能效優勢——而是試圖「繞道」前進。這與當前全球AI產業的轉型高度契合：摩爾定律放緩、功耗牆高築、單純製程縮小的邊際成本暴增，使得先進封裝（Advanced Packaging）與異質整合（Heterogeneous Integration）的重要性大幅超越純粹的Front-End製程。

根據國際半導體產業協會（SEMI）數據，2025年全球先進封裝市場規模預計超過450億美元，年複合成長率高達18%以上。這一趨勢，為華為「韜（τ）定律」的「邏輯摺疊」（Logic Folding）概念提供了外部土壤。

「邏輯摺疊」的技術本質：3D IC的中國版演進
「邏輯摺疊」聽起來新穎，其核心卻與全球半導體界正在全力推進的方向高度重疊，包括3D IC、Chiplet架構、混合鍵合（Hybrid Bonding）、晶片堆疊（Die Stacking）以及台積電的SoIC技術。

傳統摩爾定律聚焦於平面（2D）電晶體縮小，而邏輯摺疊則透過垂直堆疊邏輯電路、縮短訊號傳輸路徑、提升記憶體頻寬等方式，實現「等效性能提升」。這類技術能帶來：
更短的互連距離，降低延遲與功耗；
更高密度系統級整合（System-in-Package）；
針對特定AI workload的客製化加速。

台積電早已在此領域深耕多年。其CoWoS（Chip on Wafer on Substrate）、InFO（Integrated Fan-Out）以及最新SoIC（System on Integrated Chips）技術，已成為NVIDIA H100/H200/B200 Blackwell系列GPU、AMD MI300系列，以及Apple M系列晶片的核心支柱。2025年，台積電CoWoS產能預計較2024年成長超過60%，仍供不應求。

華為「韜（τ）定律」的優勢在於其強大的系統工程整合能力。憑藉華為在5G基站、資料中心與手機生態的長期積累，它能將運算單元、記憶體、高速互連（類似CXL或UCIe介面）進行深度優化。在中國國內市場，這種「系統補償」策略已初見成效：部分Ascend 910系列AI晶片，透過優化封裝與軟體編譯，在特定大型語言模型（LLM）訓練任務中，展現出逼近國際主流水準的能效表現。

然而，技術本質上仍存在差異。全球領先的3D IC面臨的最大瓶頸——熱管理、良率控制與互連可靠度——華為同樣無法完全繞過。

局部突破的可能與全面超車的困難
我們必須將「局部性能追近」與「產業霸權替代」區分看待。

「韜（τ）定律」可能達成的局部突破：
1. 特定AI任務效能優化：透過更高記憶體頻寬（HBM類似技術）、更低封裝延遲與客製化架構，華為可在影像辨識、推薦系統或邊緣AI等場景中，達到接近先進製程的實際應用效能。類似NVIDIA CUDA生態之外的替代方案已在中國部分雲端服務商中落地。
2. 自主生態圈構築：中國14億人口市場加上政府採購力量，足以支撐一套「國產替代」閉環。華為手機、伺服器、汽車電子與智慧城市系統若全面採用自有方案，即使性能有10-20%落差，仍能形成穩健的內循環。這正是中國「雙循環」戰略在半導體領域的體現。
3. 成本與規模優勢：在成熟製程（28nm以上）領域，中國已具備全球最強的產能與成本控制能力。若「韜（τ）定律」能有效延伸至中高階市場，將大幅降低中國AI基礎設施建置成本。

「韜（τ）定律」散熱與功耗管理
3D堆疊本質上會使熱通量大幅增加。AI晶片本身已是高功耗裝置（單顆B200可達1000W以上），堆疊後熱點集中問題更為嚴重。全球目前仍高度依賴液冷、微流道散熱與先進熱界面材料（TIM）。華為若無法在材料科學（尤其是寬能隙半導體如GaN、SiC）與封裝工藝上同步突破，長期擴張將受限。

「韜（τ）定律」良率與量產能力
實驗室原型與商業量產之間，也存在巨大鴻溝。台積電最令人敬畏的不是最先進製程，而是其良率爬坡速度與製程資料庫深度。據產業估計，台積電2nm製程在風險生產（Risk Production）階段的良率提升速度，遠超業界平均。背後是台灣完整供應鏈——從材料、設備、檢測到人才——數十年累積的工程文化與即時協作效率。這套體系，全球僅台灣具備最高密度。

關鍵設備與材料自主化瓶頸
即使「韜（τ）定律」架構創新出色，光刻機、沉積設備、檢測工具與高純度化學品仍高度依賴外部。中國「大基金」與國家隊雖大力投入，但最尖端EUV光源、ASML核心技術與應用材料（Applied Materials）的高階CMP設備，短期內難以完全國產化。這不是五年內能徹底解決的系統性問題。

台積電的真正護城河：生態系統而非單一製程
昇陽半導體董事長梁明成曾直言：「美積電，門都沒有。」這句話點出了核心——台積電的競爭力不在於單一工廠，而在於無法複製的「產業文明」。

這包括：
上千家精密供應商形成的緊密生態；
超過數十年的累積製程資料庫與良率經驗；
與NVIDIA、AMD、Apple、Broadcom等國際巨頭的深度信任與共同研發；
台灣工程師文化中的極致執行力與問題解決能力。

2025年，NVIDIA執行長黃仁勳（Jensen Huang）多次公開強調，台灣合作夥伴已超過150家，下半年AI相關產能將創歷史新高。這反映AI競爭已從「單一晶片戰」進化為「全產業鏈戰爭」。電力基礎設施、散熱解決方案、高速網通、HBM記憶體、ODM組裝與資料中心機櫃——台灣掌握其中多項關鍵製造中樞。
